Reparo Módulo de Injeção da S10 2.8 Diesel

O módulo de injeção da S10 2.8 Diesel — a ECU Bosch EDC16C9 (part number 0 281 011 337) — é o cérebro eletrônico que controla todo o sistema de injeção Common Rail do motor MWM/International 2.8 CTDI. Quando essa unidade apresenta defeito, o veículo pode simplesmente não ligar, cortar em aceleração, picotar na estrada ou ficar completamente sem comunicação com o scanner.

O problema é que muitos mecânicos — e até eletricistas automotivos — não sabem diagnosticar corretamente falhas na ECU. O resultado? Troca desnecessária de bicos injetores, bomba de alta, sensores de rotação e componentes que custam caro, sem resolver o problema real.

Se sua S10 2.8 Diesel está cortando, picotando, não liga, ou apresenta falhas intermitentes, continue lendo. Neste guia completo, vamos explicar exatamente como funciona esse módulo, quais são os defeitos mais comuns (com códigos de erro reais) e como diagnosticar corretamente.

Qual ECU a S10 2.8 Diesel utiliza?

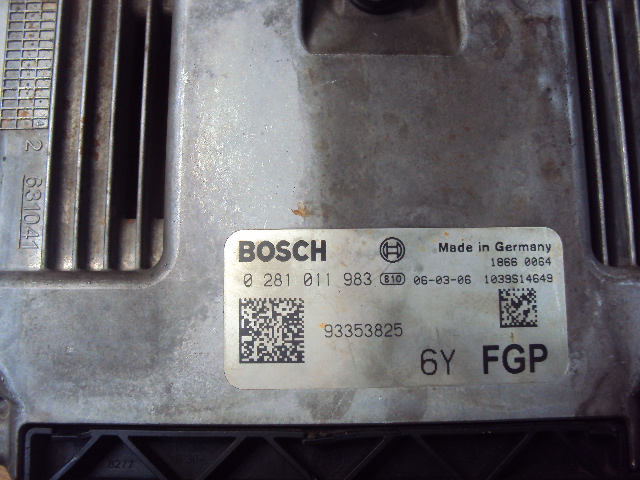

A Chevrolet S10 2.8 CTDI (motor MWM/International Sprint 2.8 eletrónico) utiliza a ECU Bosch EDC16C9, também conhecida pelo part number 0 281 011 337 ou variantes como 0 281 013 xxx dependendo do ano/versão.

Esta é uma ECU de injeção diesel Common Rail que gerencia:

• Sistema Common Rail — pressão do rail até 1.600 bar com controle eletrônico preciso
• 4 unidades injetoras — acionamento individual com controle de pré-injeção, injeção principal e pós-injeção
• Turbocompressor — controle da válvula wastegate ou geometria variável
• EGR — recirculação dos gases de escape
• Imobilizador — sincronização com chave transponder e BCM
• Rede CAN — comunicação bidirecional com painel, ABS, câmbio automático

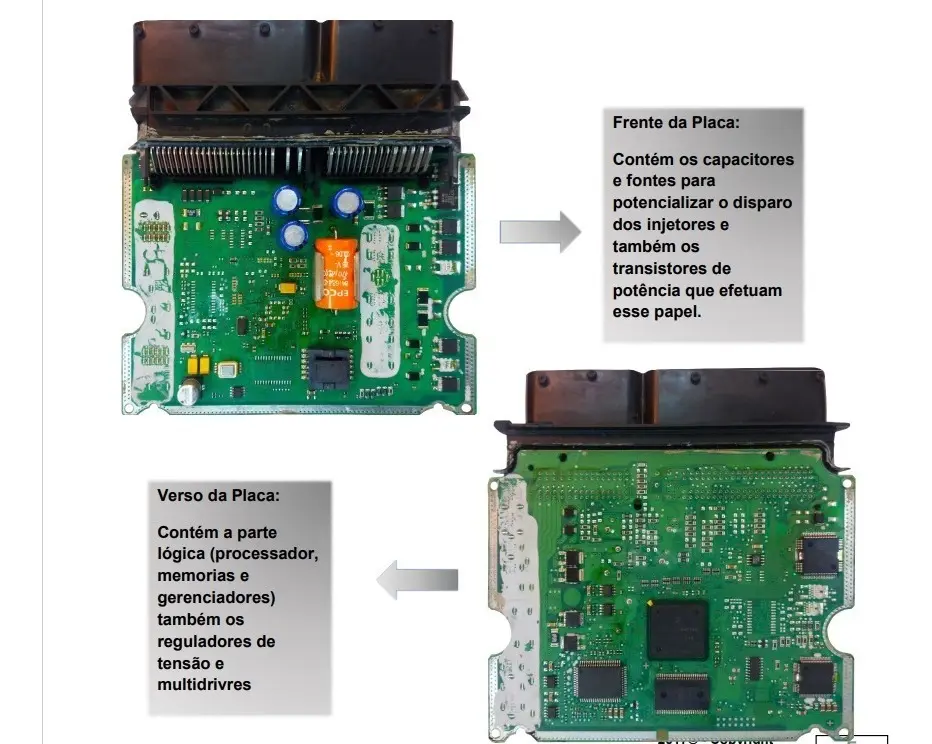

Internamente, a ECU possui processador Infineon TriCore, memória Flash e EEPROM, estágios de potência (drivers) para cada injetor, reguladores de tensão internos e circuito de comunicação CAN. Qualquer falha em um desses componentes pode deixar o veículo parado.

Os 7 defeitos mais comuns da ECU da S10 2.8 Diesel

Na Eurotech Automotivo, atendemos dezenas de S10 com problemas na ECU. Estes são os defeitos que mais encontramos na bancada:

1. Motor cortando e picotando em aceleração

O sintoma mais relatado pelos proprietários: a S10 "engasga", corta, picota na estrada, especialmente em subida ou aceleração forte. Na maioria dos casos, o defeito está nos drivers de potência internos da ECU — os transistores que acionam os bicos injetores. Quando um ou mais drivers falham intermitentemente, o cilindro correspondente deixa de receber combustível por frações de segundo, causando o "picotar".

Códigos de erro associados:

• P0201, P0202, P0203, P0204 — Circuito do injetor cilindro 1, 2, 3, 4
• P0263, P0266, P0269, P0272 — Contribuição/balanço de cilindro

2. S10 não liga — motor gira mas não pega

A S10 dá partida (o motor gira no arranque) mas simplesmente não funciona. Esse problema pode ter duas origens na ECU:

• Falha no regulador de pressão do rail — A ECU não aciona corretamente a válvula reguladora de pressão (DRV), impossibilitando que o rail atinja a pressão mínima de partida (~250 bar)
• Falha no imobilizador — A ECU não reconhece a chave transponder, bloqueando a injeção de combustível

Códigos de erro associados:

• P0087 — Pressão do sistema de combustível muito baixa
• P0088 — Pressão do sistema de combustível muito alta
• P0089 — Performance do regulador de pressão
• P0513 — Chave do imobilizador incorreta

3. Sem comunicação com scanner (DLC morto)

O scanner não consegue se conectar ao módulo — nenhum protocolo responde. Causas mais comuns:

• Fusível F11 (15A) ou F26 queimado no cofre de fusíveis
• Falha na alimentação Linha 30 (bateria permanente) ou Linha 15 (chave ligada)
• Defeito interno no transceiver CAN da ECU
• Aterramento principal do módulo rompido ou com alta resistência

4. Luz da injeção acesa fixa (MIL)

A luz de injeção no painel fica permanentemente acesa e o motor pode funcionar em modo de emergência (potência reduzida). Códigos frequentes:

• P0335 — Sem sinal do sensor de rotação (CKP)
• P0192 / P0193 — Sensor de pressão do rail (RPS) — tensão baixa/alta
• P0606 — Falha interna do processador da ECU
• P062D — Erro interno de injetor (driver stage)
• P0251 — Falha no circuito da bomba de injeção

5. Falha intermitente que aparece e some

O veículo funciona normal durante dias e de repente apresenta falha, corte ou apaga em movimento. Depois de desligar e religar, volta ao normal. Isso geralmente indica:

• Solda fria em componentes SMD internos da ECU
• Conector da ECU com pinos oxidados ou soltos
• Chicote elétrico com fio rompido internamente (funciona até vibrar)

6. Válvula reguladora vibrando continuamente

Ao ligar a chave, ouve-se um zumbido/vibração contínua da válvula reguladora de pressão no rail. Isso indica que a ECU está tentando controlar a pressão mas o sinal PWM está incorreto — geralmente por falha no driver de saída da válvula dentro da ECU.

7. ECU queimada por inversão de bateria ou curto

Chupeta invertida, troca de bateria com polaridade errada ou curto no chicote. Danifica os reguladores internos de 5V e 3.3V, drivers de saída e pode queimar o processador. Em muitos casos é possível reparar, desde que o processador principal não tenha sido afetado.

Como funciona o diagnóstico profissional

Na Eurotech Automotivo, seguimos um protocolo de diagnóstico em 7 etapas antes de abrir qualquer módulo:

1. Teste de alimentação — Verificação de Linha 30 (bateria), Linha 15 (pós-chave) e todos os aterramentos com multímetro
2. Teste de comunicação CAN — Verificação dos sinais CAN-H e CAN-L com osciloscópio (deve oscilar entre 1.5V e 3.5V)
3. Leitura de DTCs — Scanner multimarca profissional para extração de todos os códigos de falha ativos e armazenados
4. Teste de atuadores — Acionamento individual de cada injetor, válvula reguladora e relés via scanner
5. Análise de dados em tempo real — Pressão do rail (deve atingir ~250 bar na partida e ~1.350 bar em aceleração), temperaturas, tensões de sensores
6. Teste em bancada — Quando necessário, o módulo é removido e testado com fonte estabilizada, simulador de sensores e equipamento de programação
7. Reparo e reprogramação — Soldagem de componentes, regravação de EEPROM, atualização de firmware se necessário

Equipamento	Função no Diagnóstico
Scanner Multimarca	Leitura de DTCs, dados em tempo real, teste de atuadores
Osciloscópio Automotivo	Análise de sinais CAN, sensor de rotação, padrão de injeção
Fonte Estabilizada 12V/30A	Alimentação controlada para teste em bancada
Programador EEPROM/Flash	Leitura e gravação de memória, correção de imobilizador
Ferramentas BDM/JTAG	Acesso direto ao processador para recuperação de firmware

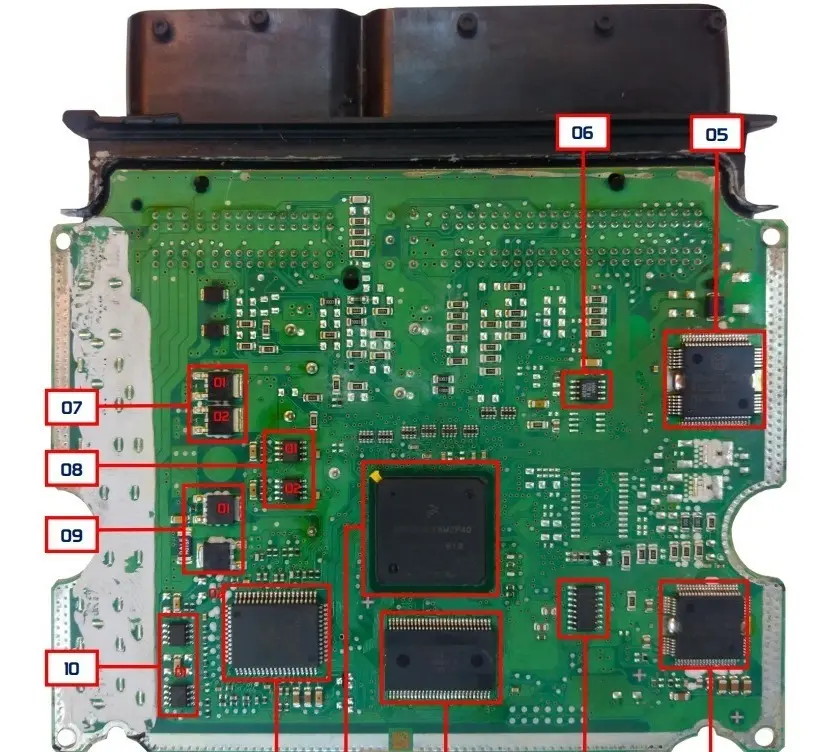

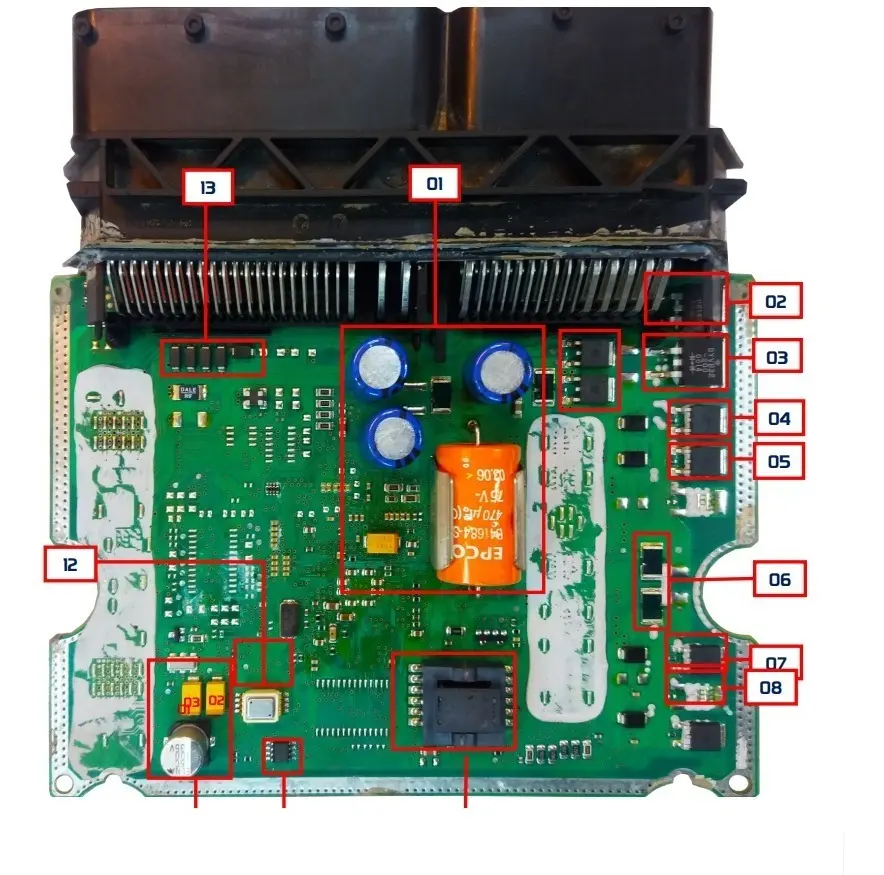

Componentes críticos da ECU EDC16C9 — O que dá defeito

Dentro do módulo Bosch EDC16C9, existem circuitos integrados (CIs) específicos que são os maiores responsáveis pelas falhas. Conhecê-los é o primeiro passo para um diagnóstico correto:

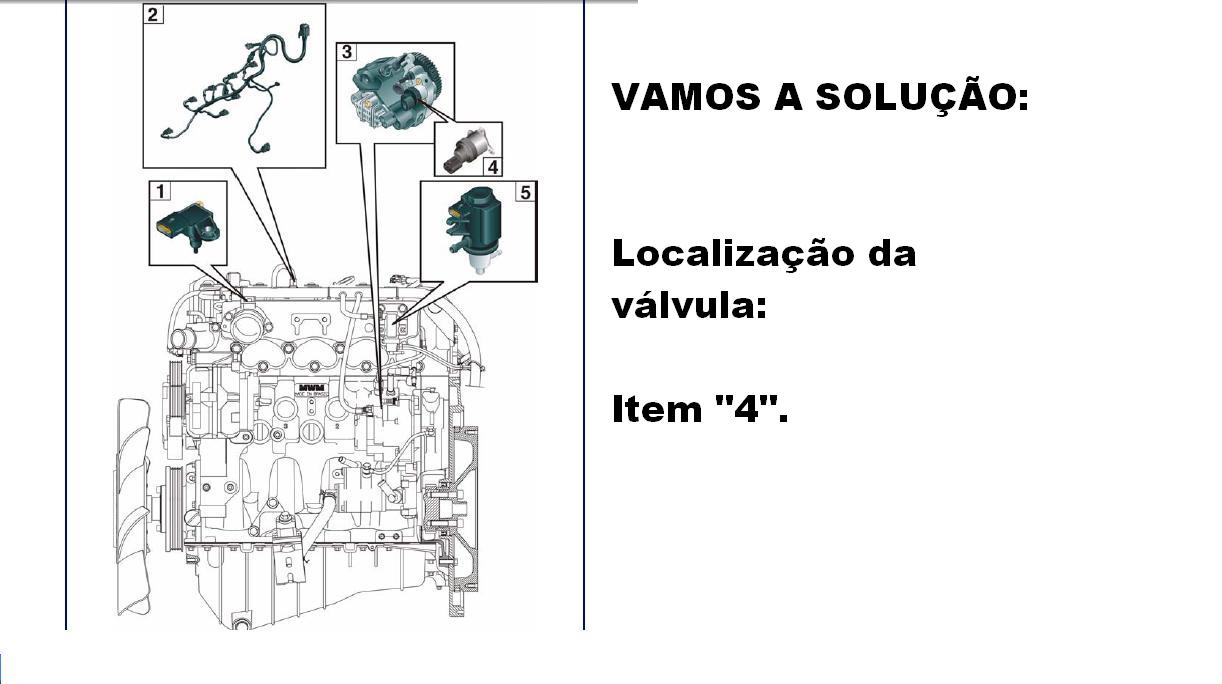

Caso real: Válvula reguladora — códigos P0230 e P0001

Recebemos uma S10 2.8 Turbo Diesel com motor MWM Sprint Eletrônico, sistema EDC16. As falhas registradas:

Ao reconhecer essas falhas, a ECU desliga o motor em qualquer regime de trabalho e não permite nova partida — é uma proteção do sistema para evitar danos ao Common Rail (pressão descontrolada pode explodir tubulação).

O primeiro passo foi trocar a válvula reguladora por uma nova. O problema continuou. Verificamos o chicote elétrico — estava OK. O defeito estava dentro da ECU.

Caso real: Solda fria no driver 30460 — motor não liga

Sintoma: S10 2.8 Eletrônica Diesel — luz da injeção não acende e motor não funciona. A ECU "arma" na ignição (recebe alimentação) porém não inicializa: sem luz de injeção, sem comunicação, motor morto.

Esse é um dos defeitos mais comuns nas S10 com EDC16C9. O problema é solda fria no driver 30460 — com o tempo e a vibração, a solda dos terminais do CI trinca e perde contato elétrico. O CI em si está bom, mas a conexão com a placa falhou.

Adaptação C8 → C9: cuidado com o módulo que você tem

Existe uma prática conhecida no mercado: usar uma placa EDC16C8 (originalmente VW) com software da EDC16C9 (GM) gravado para funcionar na S10. Isso exige uma modificação física no hardware (jumper) porque as duas versões acionam a bomba de combustível de forma diferente:

Quando essa adaptação é mal feita — fio sem isolamento, sem fixação — o jumper pode encostar na carcaça metálica (que é GND), causando um curto-circuito que queima o CI 30458 e inutiliza a ECU.

Original vs. Clone: diferença que importa

Nem todo módulo C8 usado nessa modificação é igual. Existem dois tipos no mercado e a diferença é crítica:

O que está incluso no Pack Técnico EDC16C9

O nosso Pack Técnico foi criado para profissionais e oficinas que querem fazer o reparo com segurança, sem depender de terceiros:

Reparo vs. Troca: qual a melhor opção?

Opção	Custo	Prazo	Observação
✅ Reparo profissional	R$800 — R$2.500	1 a 5 dias	Preserva codificação original, imobilizador e calibração
⚠️ Módulo usado	R$1.500 — R$3.500	Variável	Risco de defeitos ocultos + necessita programação de imobilizador
❌ Módulo novo original	R$5.000 — R$12.000	15 a 45 dias	Custo elevado + prazo longo + programação completa

Na grande maioria dos casos, o reparo é a melhor opção: custo menor, prazo mais curto e preserva toda a codificação original do veículo — chave, imobilizador, calibração do motor.

Quem procura esse serviço?

• Donos de S10 2.8 Diesel que estão com o veículo parado ou com falhas
• Oficinas mecânicas que não têm equipamento para diagnóstico eletrônico avançado
• Autoelétricas que precisam de bancada para teste de ECU
• Frotistas e empresas com múltiplas S10 que precisam reduzir custos de manutenção
• Empresas do agronegócio que dependem da S10 como veículo de trabalho

Dicas para evitar problemas na ECU da S10

• Nunca faça chupeta invertida — inversão de polaridade queima a ECU instantaneamente
• Mantenha a bateria em boas condições — tensão abaixo de 11V pode causar falhas de comunicação
• Evite lavar o motor com jato direto — infiltração de água nos conectores é causa frequente de corrosão
• Não instale acessórios sem proteção — som, alarme, rastreador mal instalados podem interferir na rede CAN
• Corrija infiltrações no cofre do motor — borrachas de vedação ressecadas permitem entrada de água
• Use scanner profissional para diagnóstico — scanner genérico simples pode não ler todos os códigos da ECU Bosch

FAQ — Perguntas Frequentes

Minha S10 está picotando na estrada. É o módulo?

Provavelmente sim, especialmente se o problema piora em aceleração. O sintoma de "picotar" ou "cortar" geralmente indica falha nos drivers de potência internos da ECU que acionam os bicos injetores. Um diagnóstico com scanner + osciloscópio confirma rapidamente.

O scanner não comunica com a ECU. O que fazer?

Primeiro verificar fusíveis (F11 e F26), alimentação Linha 30/15 e aterramentos. Se tudo estiver OK, o problema pode ser no transceiver CAN interno da ECU ou no chicote entre o DLC (tomada OBD) e o módulo.

Vale a pena reparar ou é melhor trocar?

O reparo custa em média 70% menos que um módulo novo e preserva toda a codificação original. Só não é viável quando o processador principal está queimado — o que é raro.

Posso colocar um módulo usado de outra S10?

Pode, mas vai precisar de programação de imobilizador (VIN + chave) e possivelmente calibração. Além disso, o módulo usado pode ter defeitos ocultos que vão aparecer depois. Reparo do seu módulo original é mais seguro.

Quanto tempo demora o reparo?

Depende do defeito. Problemas de alimentação e conector resolvem no mesmo dia. Reparo interno de driver ou EEPROM leva de 2 a 5 dias úteis.

Vocês atendem outras marcas além da S10?

Sim. A Eurotech Automotivo é especializada em eletrônica automotiva multimarca: Land Rover, Jaguar, Toyota, Ford, Volkswagen, Fiat e todas as marcas nacionais e importadas. Trabalhamos com módulos de injeção, ABS, BCM, airbag, painel, câmbio automático e muito mais.
